發動機是汽車的心臟，也是汽車最重要的組成部件，因此對其裝配質量要求也最高，發動機裝配質量如何直接決定著汽車的最終質量。由于發動機組成零件較多、裝配精度高、裝配工作量較大，特別是隨著對汽車發動機排放標準的要求越來越高，發動機的設計、裝配精度及檢測要求也越來越高。
對于汽車及發動機的裝配形式，自1913年美國亨利 福特發明流水線生產方式以來，對批量生產的汽車及發動機就普遍采用流水線裝配方式。采用流水線裝配，被裝配汽車及發動機需要隨流水線的作業方向進行順序輸送，以實現裝配線流水作業的工藝需求，早期的裝配線輸送形式還是采用簡易車架以人工輸送為主。隨著汽車生產規模的不斷擴大、不斷提高，為了提高產能，減輕工人的勞動強度，發動機裝配線的輸送形式隨著裝配線輸送技術的不斷進步，目前都已采用機械化輸送方式。特別是近20多年來國內各種非同步輸送、AGV輸送技術的出現應用，既改變了裝配線的輸送效率又提升了裝配線的裝配功能，為發動機實現在線自動裝配、自動檢測提供了技術支持。
隨著裝配線機械輸送技術的不斷發展進步，目前可供發動機裝配線設計選擇的輸送形式也越來越多。如何根據發動機的形式、生產批量、物流管理、自動化裝配及檢測等要求，同時考慮裝配線投資、工位操作的接近性、自動裝配檢測的適應性、同步/非同步柔性裝配等因素，選擇合適的裝配線輸送形式一直困擾著發動機制造企業。下面為大家介紹一下發動機同步裝配和非同步裝配線的主要輸送形式。
步進式輸送方式
這是典型的同步裝配線的輸送形式，同步裝配要求裝配線上所有工位的裝配節拍要盡量一致，輸送線的輸送節拍為線上最慢工位的裝配節拍，即只有全線所有工位的裝配作業都完成后，輸送線才能進行輸送。便于實現裝配線的同步輸送，同時裝配線的所有工位間距都要按等距離布置，這樣就可以實現步進式輸送。這類同步輸送的形式有：
1、抬起平移式步進輸送
發動機一般由帶支腿的托盤支撐，線上托盤則由沿裝配線等距離（工位距離）布置的軌道支撐，這種輸送形式利用杠桿原理，待線上各工位被裝發動機作業都完成后，通過機械裝置先將線上所有發動機及托盤抬起一定高度，脫離支撐導軌，然后再沿裝配線作業方向平移一個工位距離，機械裝置再將所有被裝發動機及托盤放置在軌道上，機械裝置再返回原位，完成一個輸送循環。這種輸送裝置還需要設置空托盤的返回裝置，因此一般采用雙層結構輸送，上層為裝配輸送，下層為空托盤返回輸送。
一個單獨的抬起步進式輸送形式，一般只能適應30m左右的線體輸送，因此適用于裝配工位比較少的小型發動機裝配線。對于裝配工位較多的裝配線輸送，需要采用多個抬起步進式輸送形式聯合完成裝配線的輸送。這種輸送線由于沒有發動機工位停止器、定位裝置，線體結構比較簡單且造價便宜，但這種裝配線只能滿足發動機手工裝配作業。
2、推（拉）式步進輸送
采用這種輸送形式，被裝發動機也是由帶支腿托盤支撐，但托盤必須放置在裝配線的滾動軌道或滑道上，線上托盤也是按等距離（工位距離）布置，同時線上托盤可以沿軌道滾動或滑道滑行。其輸送裝置功能也是將裝配線上所有的托盤同時向前推（拉）一個工位距離，與抬起步進式輸送形式不同的是，推（拉）式步進輸送裝置不用將裝配線上所有托盤及發動機抬起，只是在全線所有發動機裝配工作完成后，將線上所有托盤平推（拉）一個工位距離。這種輸送裝置可以同時實現數十米的托盤輸送。
常用的推（拉）式輸送裝置有推桿式、帶鉤形輸送鏈條等。推桿一般采用油缸推動，也可采用鉤形鏈條拉動。與抬起平移式步進輸送線相同，對于直線布置的輸送線還需要設置托盤返回裝置，輸送線一般也是采取雙層結構，上層為裝配作業輸送，下層為空托盤返回，輸送線兩頭設置托盤舉升裝置。由于沒有在線停止器、定位裝置，因此輸送線造價較低，但不能在線進行自動裝配作業。
鏈?zhǔn)絼蛩佥斔头绞?/strong>
1、帶固定支架的板式輸送鏈輸送
這種形式的裝配線采用雙鏈條輸送，兩鏈條中間一般采用木板或鋼板聯接形成板式鏈。中大型發動機的板式輸送鏈輸送時鏈板一般與裝配線地面平齊，這樣便于裝配線操作者站立移動裝配，最大限度地保證了操作者與裝配發動機的接近性。同時，在鏈板上固定安裝有發動機支架，工作時板式輸送鏈一直處于緩慢勻速移動狀態，發動機裝配作業處于邊裝配邊移動中，對于采用擰緊機等進行裝配的設備，需要設計成能夠與裝配線隨行裝配作業。
為了適應裝配線裝配節拍的調整，輸送鏈傳動裝置還應具備調速功能。在實際應用中，也有一些廠家采用固定裝配作業，即在全線作業完成后，啟動板式輸送鏈以比較快速的輸送速度步進一個工位距離，停下再進行裝配作業。
板式輸送鏈一般采取地上地下循環布置，這樣地下為板鏈及支架的返回行程。板式輸送鏈的傳動機構一般布置在地面以下，這樣會造成輸送線傳動機構的維護不便。同時，需要較大的地下基礎支持，必須在廠房土建時就預留好板式輸送鏈的基礎。但板式輸送鏈鏈板與地面平齊設計，使得工人行走無障礙，非常便于發動機的裝配和物流。
受這種帶固定支架的板式輸送鏈支架的限制，帶固定支架的板式輸送鏈一般只適應單一品種發動機的裝配輸送。由于帶固定支架的板式輸送鏈沒有在線定位裝置，這種輸送線一般用于發動機的手工裝配作業。但由于其輸送結構比較簡單，造價也比較便宜。

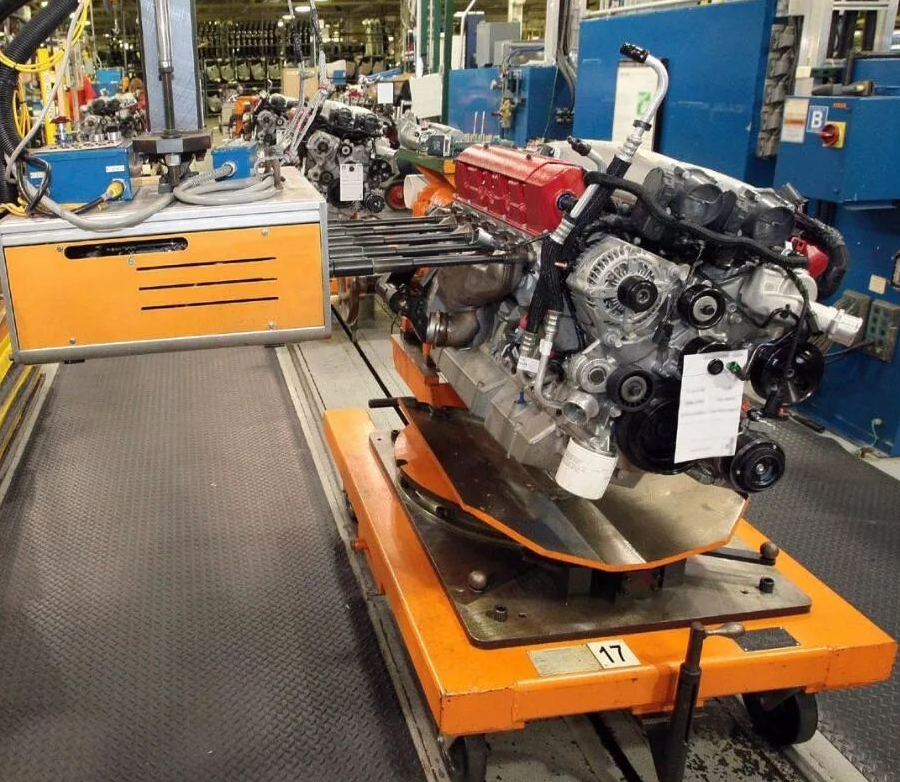

2、輸送鏈帶活動支架（小車）
這種鏈條輸送線將發動機支架與輸送鏈設計成可分離的形式，發動機支架帶2組以上的滾動輪，可以滾動行走，俗稱小車。同時，沿裝配線輸送方向布置兩條小車軌道，小車由軌道支撐。輸送鏈一般采用地拖鏈拖動，并布置在兩條小車軌道的中間。
裝配線工作中地拖鏈一直緩慢勻速運行，同時帶動與地拖鏈聯接的小車運行，但是各工位的操作工人可隨時通過拔插聯接銷使發動機小車與輸送鏈脫開或聯接運行，因此，全線工位的布置可不受等間距限制。裝配工位還可實現一定數量的小車積放，具有一定的非同步輸送柔性功能。
由于小車為活動式可更換，因此可根據不同規格發動機設計配備不同的小車，特別適于多品種發動機的裝配輸送。同時，可脫開活動小車也特別方便發動機裝配中的隨機調整，如對于裝配中發現故障的發動機，可隨時將其支撐小車與輸送鏈脫開，并將小車和發動機拖至發動機維修區域。這種活動小車的負載由地面軌道支撐，可承載大型發動機的裝配輸送工作。
由于輸送鏈輸送具有造價便宜的特點，加之活動小車可以在工位停止積放具有一定的柔性，特別是發動機支撐小車可隨發動機品種進行更換并實現多品種發動機及混流裝配，且輸送鏈布置在地下，小車軌道也與地面平齊，發動機裝配作業的物流和接近性非常好，操作也比較方便，因此應用較多。其缺點是沒有在線定位功能，不能實現自動裝配，同時地拖鏈傳動裝置位于地下會造成維護不便。這種形式的裝配線一般采用地面環形布置，可以充分利用輸送線的長度，避免配置小車和輸送鏈的返回行程。
非同步輸送方式
非同步輸送即裝配線上發動機的輸送移動是根據各裝配工位的作業情況，隨時放行隨機運行的，從裝配線的宏觀看就是不同步輸送，這樣使得各工位發動機的裝配和輸送不再同步一致，因此具備了柔性功能。為了提高工位的連續裝配效率，非同步裝配線的工位間距一般布置的比同步裝配線的工位間距要大，以實現工位發動機的積放儲備。
非同步裝配線從發動機的缸體設計、托盤設計、在線定位裝置等環節都保證了發動機的在線定位功能，可以實現發動機的在線精確定位并保證發動機的自動裝配、檢測。目前，常用的發動機裝配線非同步輸送方式主要有以下幾種：
1、差速鏈輸送
差速鏈為摩擦傳動鏈條，其鏈條的滾輪為摩擦傳動，同時支撐裝配線的輸送托盤，因滾輪線速度（托盤輸送速度）大于鏈條的速度，故名差速鏈。這種輸送線一般同時采用兩條鏈條進行輸送，發動機由托盤支撐，托盤放置在鏈條差速鏈上進行輸送。這種輸送線在電視機、電冰箱裝配中應用較多，受差速鏈承載能力的限制，一般只應用于小型發動機的裝配輸送。
由于差速鏈的摩擦傳動特點，通過在線上設置工位停止器，托盤可以實現隨時停止、隨時放行，實現非同步輸送。通過提高發動機與托盤的定位精度，并設置工位定位裝置，可以實現發動機在線自動裝配及檢測等作業。
2、摩擦滾杠輸送
這種輸送方式沿裝配線運行方向布置兩條滾杠，發動機托盤放置在滾杠上，托盤下部設置多組錐形摩擦滾輪分別與兩條滾杠接觸，通過滾杠轉動帶動托盤下錐形滾輪使托盤前行。通過工位停止器可以實現發動機托盤的停止積放，通過工位定位裝置可以實現發動機在線自動裝配、檢測。這種輸送形式國內最初在上海大眾汽車公司發動機廠開始應用，主要用于轎車這類小型發動機的裝配輸送。與摩擦滾輪式輸送相比，其特點是造價相對便宜。

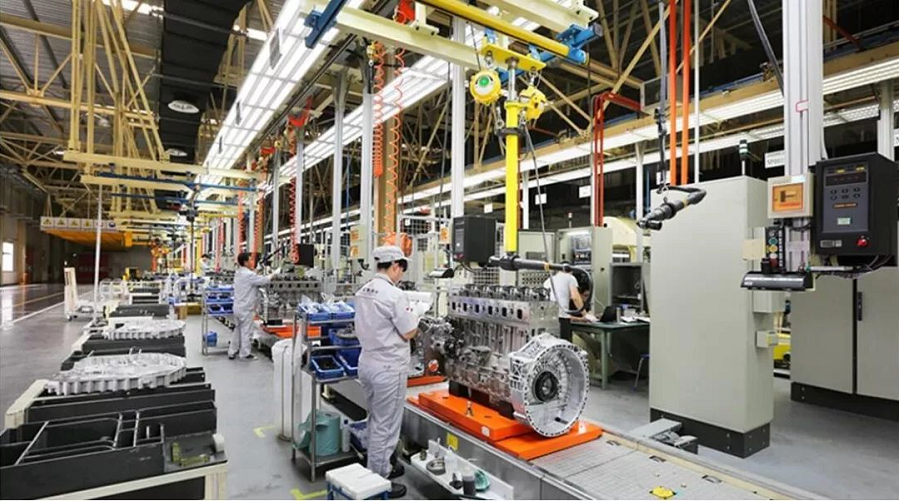

3、摩擦滾輪輸送
摩擦滾輪輸送線設計時，可根據發動機及托盤重量選取合適規格的摩擦滾輪承載輸送，因此可以滿足各種規格發動機裝配線輸送的需求。
摩擦滾輪輸送沿發動機裝配線布置，一般滾輪軸的間距要比較小，在每個滾輪傳動軸左右各布置一個摩擦滾輪，發動機托盤放置在摩擦滾輪上，由摩擦滾輪轉動帶托盤及發動機輸送前行，輸送線一般采用電機減速器通過鏈條或傘齒輪帶動滾輪軸轉動。因此，輸送線的造價相對較高。由于摩擦滾輪式輸送線具有較好的非同步輸送可積放、柔性裝配功能，輸送平穩等特點，目前在汽車發動機裝配線中的應用最多。
